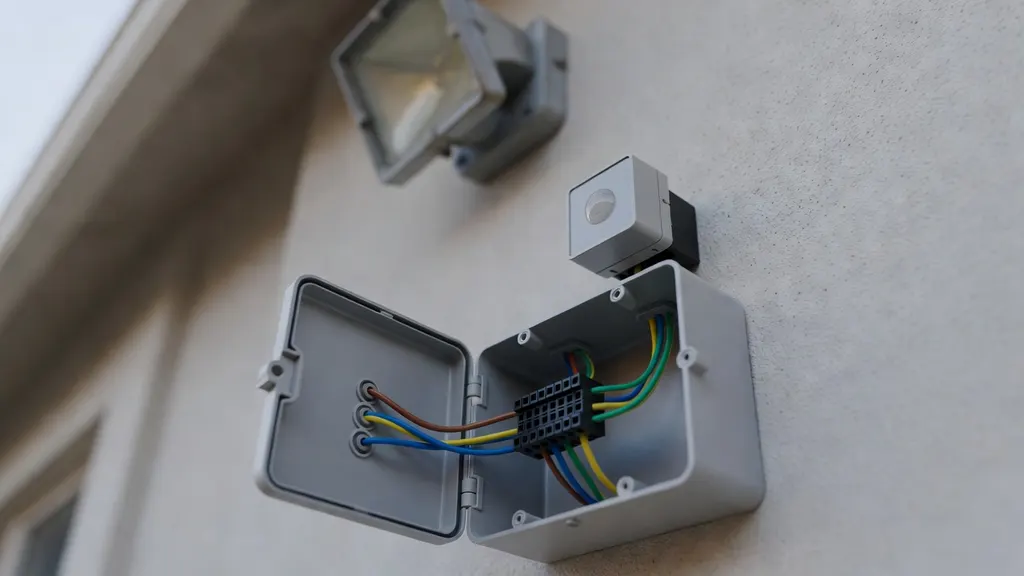

Czujnik zmierzchu podłącza się między zasilaniem a oprawą lub całym obwodem oświetleniowym, tak aby urządzenie dostawało stałe zasilanie i podawało fazę na lampę dopiero po spadku natężenia światła. Sama zasada jest prosta, ale w praktyce dużo zależy od typu czujnika, liczby zacisków i miejsca montażu. To właśnie te szczegóły najczęściej decydują, czy układ działa stabilnie, czy zaczyna włączać lampy w nieodpowiednim momencie.
Rola czujnika zmierzchu w instalacji oświetleniowej
Czujnik zmierzchu to element automatyki, który reaguje na poziom oświetlenia otoczenia. Gdy robi się ciemno, załącza obwód oświetleniowy. Gdy światła dziennego jest wystarczająco dużo, odcina zasilanie lampy. Nie steruje czasem pracy ani obecnością ludzi, tylko jasnością otoczenia.
Takie rozwiązanie stosuje się przy lampach elewacyjnych, oświetleniu ogrodu, przy furtce, na podjeździe i w częściach wspólnych budynku. W praktyce dobrze sprawdza się tam, gdzie światło ma pojawiać się codziennie bez ręcznego przełączania. Po kilku tygodniach działania szybko widać różnicę. Lampy przestają świecić od popołudnia do rana bez kontroli.
Znaczenie ma też wygoda użytkowania i zużycie energii. Oświetlenie uruchamia się wtedy, gdy faktycznie jest potrzebne. To nie eliminuje kosztów, ale ogranicza niepotrzebne świecenie w dzień lub przy jasnym świcie. Krótko mówiąc: mniej ręcznej obsługi, mniej przypadkowo pozostawionego światła.
Budowa urządzenia i zasada działania układu
Podstawą działania czujnika jest element światłoczuły, najczęściej fotorezystor lub fotodioda. Układ analizuje natężenie światła padającego na sensor i porównuje je z ustawionym progiem zadziałania. Po jego przekroczeniu urządzenie przełącza obwód.
Za fizyczne włączenie lampy odpowiada przekaźnik albo elektroniczny układ sterujący. W modelach przeznaczonych do instalacji 230 V wyjście najczęściej podaje fazę na oprawę. Neutralny i ochronny omijają logikę sterowania i trafiają bezpośrednio do lampy. To ważny detal, bo pomylenie wejścia z wyjściem od razu daje błędne działanie.
Próg zadziałania określa, przy jakim poziomie zmroku lampa się uruchomi. Część urządzeń ma pokrętło regulacyjne z zakresem od kilku do kilkudziesięciu luksów. Na otwartym podjeździe ustawienie bywa inne niż pod zadaszonym wejściem. Różnica jest wyraźna już po pierwszym wieczorze.
W dobrze zaprojektowanym czujniku działa też histereza. Dzięki niej urządzenie nie przełącza się nerwowo przy granicznym świetle, gdy pojawiają się chwilowe zmiany jasności, odbłyski lub światła samochodów. Bez tego lampa potrafiłaby migać przy zmierzchu. To częsty problem w tanich albo źle dobranych układach.
Odmiany konstrukcyjne czujników zmierzchu

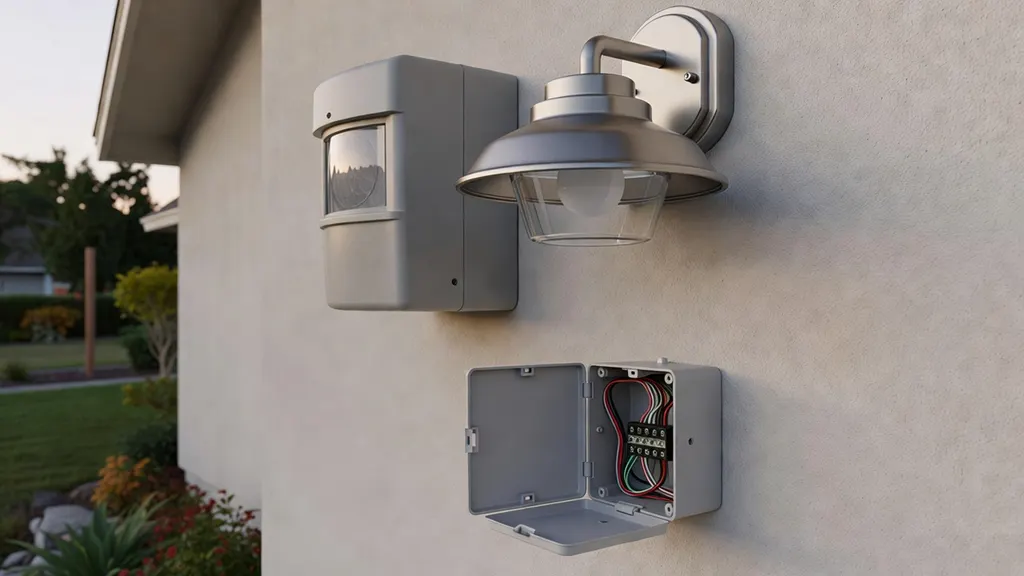

Najprostsze są modele zintegrowane, w których sensor i elektronika znajdują się w jednej obudowie montowanej na elewacji, puszce albo oprawie. Taki wariant jest szybki w instalacji i sprawdza się przy pojedynczych punktach świetlnych.
Druga grupa to urządzenia z zewnętrzną sondą pomiarową. Sam moduł sterujący można wtedy schować w puszce, rozdzielnicy lub obudowie oprawy, a sensor wyprowadzić w miejsce z lepszym dostępem do światła dziennego. To pomaga wtedy, gdy przy lampie jest zbyt dużo odbić albo cień od okapu.
Na rynku są wersje do instalacji 230 V AC oraz odmiany niskonapięciowe 12 V lub 24 V DC, stosowane przy oświetleniu ogrodowym, systemach LED i zasilaczach. Tych grup nie wolno mieszać. Czujnik musi być zgodny z napięciem obwodu i sposobem sterowania odbiornika.
Spotyka się też czujniki do jednej oprawy oraz urządzenia obsługujące cały obwód. Jeśli pod jeden czujnik mają trafić trzy lub cztery lampy, trzeba sprawdzić łączną moc obciążenia i rodzaj źródeł światła. Sam fakt, że urządzenie działa z jedną lampą, nie oznacza jeszcze poprawnej pracy z kilkoma.
Oznaczenia zacisków i logika połączeń elektrycznych
W instalacji jednofazowej najczęściej występują przewody L, N i PE. L to faza, N to przewód neutralny, a PE ochronny. Czujnik potrzebuje rozpoznawalnego zasilania i poprawnie wydzielonego wyjścia na obciążenie. W wielu modelach faza wejściowa trafia na zacisk L lub IN, a faza wychodząca do lampy na L-OUT, LOAD albo podobnie opisany zacisk.
Neutralny bywa prowadzony przez urządzenie albo tylko do jego zasilenia, zależnie od konstrukcji. Ochronny nie jest elementem sterującym, ale musi być doprowadzony do oprawy, jeśli ta wymaga uziemienia. W puszkach przy elewacji często właśnie PE zostaje pominięty lub źle połączony. To błąd, który wychodzi dopiero przy wymianie lampy.
Istotna jest różnica między wejściem zasilania a wyjściem na lampę. Wejście ma zapewnić pracę elektroniki czujnika. Wyjście ma przekazać napięcie dopiero po zadziałaniu układu. Zamiana tych punktów skutkuje brakiem reakcji albo ciągłym świeceniem oprawy.
Typowe układy podłączenia

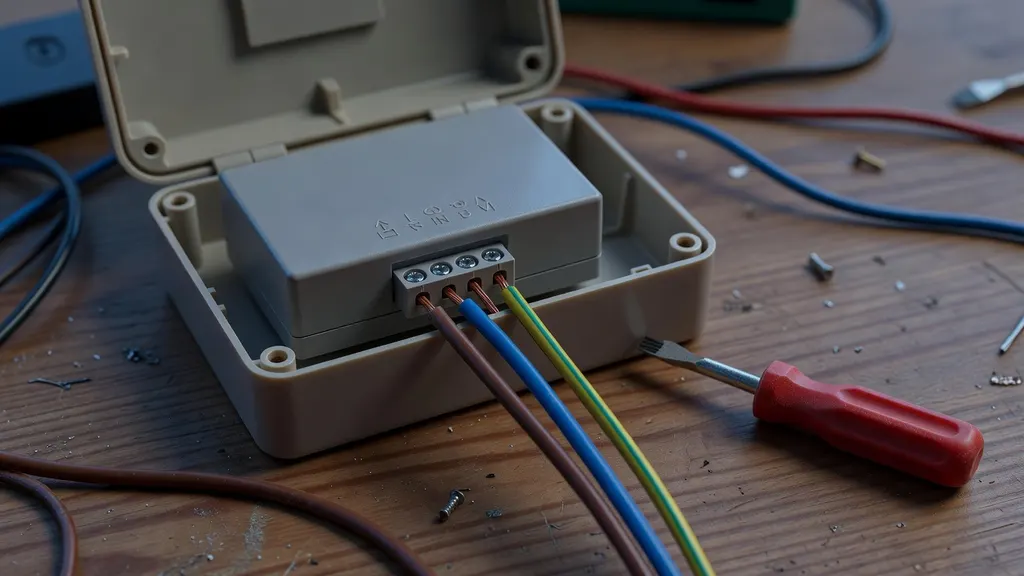

Najczęściej spotykany jest czujnik z trzema zaciskami w instalacji 230 V: faza wejściowa, neutralny i faza wyjściowa na lampę. W takim układzie przewód neutralny oprawy łączy się bezpośrednio z N, a przewód ochronny z PE instalacji. Czujnik steruje tylko torem fazowym.
Jeśli urządzenie ma sondę zewnętrzną, część pomiarowa bywa podłączana osobnym przewodem do modułu sterującego. Sama logika obwodu pozostaje podobna, ale dochodzi dodatkowa para zacisków opisanych jako sensor, probe albo wejście pomiarowe. Tu trzeba trzymać się schematu producenta, bo polaryzacja lub numeracja przewodów może być różna.
W systemach 12 V i 24 V DC pojawiają się inne oznaczenia: plus zasilania, masa, wyjście sterujące, czasem linia PWM. Taki czujnik nie zawsze podaje pełne napięcie na oprawę. Bywa tylko elementem sterującym zasilaczem, sterownikiem LED albo przekaźnikiem. To już inna logika pracy niż klasyczne przełączanie fazy.
Warunki montażowe i lokalizacja czujnika
Miejsce montażu mocno wpływa na poprawność działania. Sensor powinien widzieć naturalne światło z zewnątrz, ale nie może być wystawiony na bezpośrednie świecenie lampy, którą sam steruje. Gdy oprawa oświetla czujnik, układ zaczyna się sam wzbudzać: lampa gaśnie, po chwili znów się zapala i cały cykl się powtarza.
Duże znaczenie ma wysokość i kierunek montażu. Czujnik zamocowany pod głębokim balkonem odczyta zmrok szybciej niż ten sam model umieszczony na otwartej ścianie. Z kolei sensor skierowany na zachód będzie dłużej oświetlony pod wieczór. W domu to widać od razu. Lampy przy jednej elewacji włączają się wcześniej niż przy drugiej.
Przeszkodą bywają też elementy architektoniczne i roślinność. Donica, pergola, pnącze albo daszek potrafią zacienić sensor tylko częściowo, a to wystarcza do błędnego odczytu. Po jednym sezonie krzew rozrasta się i nagle ustawienia przestają pasować. Tak się dzieje częściej, niż wynikałoby z samego schematu montażu.
Czynniki środowiskowe wpływające na pracę urządzenia
Na zewnątrz liczy się szczelność obudowy. Do elewacji i ogrodu stosuje się modele o klasie ochrony dobranej do kontaktu z deszczem, pyłem i wahaniami temperatury. Jeśli czujnik ma być montowany bez osłony, obudowa powinna dobrze znosić wilgoć i zabrudzenia.
Bezpośrednie nasłonecznienie oraz odbicia od jasnej ściany, kostki brukowej czy szyby mogą zmieniać odczyt sensora. Nie chodzi tylko o pełne słońce. Mocny refleks z lampy garażowej lub oświetlonego okna też potrafi przesunąć moment zadziałania.
Na koniec zostaje kwestia dostępu. Pokrętło regulacji i zaciski nie powinny być schowane tak, że każda korekta wymaga demontażu oprawy albo drabiny rozstawionej nad schodami. Po montażu często potrzebna jest jeszcze jedna poprawka. Czasem dwie.
Przygotowanie instalacji do podłączenia
Prace zaczyna się od odłączenia zasilania obwodu i potwierdzenia braku napięcia. To podstawowy warunek bezpiecznego montażu. Dopiero potem można rozpoznać przewody i sprawdzić, którędy wejść do puszki lub obudowy oprawy.
W praktyce trzeba zidentyfikować fazę zasilającą, neutralny i ochronny, a następnie ustalić przewód wychodzący do lampy. W starszych instalacjach kolorystyka bywa myląca, więc samo patrzenie na barwy izolacji nie wystarcza. Tu liczy się realne sprawdzenie układu.
Wprowadzenie przewodów do oprawy lub puszki powinno chronić połączenia przed wilgocią i naprężeniem. Jeśli przewód jest naciągnięty albo dławik nie dociska osłony, po kilku miesiącach pojawiają się luzy i problemy z działaniem. To drobiazg, ale bardzo częsty.
Przed podłączeniem warto sprawdzić parametry czujnika: napięcie zasilania, maksymalne obciążenie oraz typ odbiornika. Oprawa LED 10 W nie stanowi dużego obciążenia, lecz kilka zasilaczy LED pod jednym czujnikiem może już wymagać urządzenia przystosowanego do większego prądu rozruchowego.
Elementy techniczne wpływające na kompatybilność
Każdy czujnik ma deklarowane obciążenie maksymalne, podawane w watach albo amperach. Dla żarówek i źródeł LED wartości mogą być różne, ponieważ elektronika LED zachowuje się inaczej przy załączaniu. Jeśli czujnik ma limit 1000 W dla obciążenia rezystancyjnego i 200 W dla LED, należy przyjąć tę drugą wartość przy lampach diodowych.
Znaczenie ma również napięcie obwodu. Model przeznaczony do 230 V AC nie współpracuje z instalacją 24 V DC. Tak samo czujnik sterujący sygnałem nie zastąpi klasycznego przełącznika fazowego. Niby podobne urządzenia, ale pracują inaczej.
Dużo zależy też od jakości zacisków i połączeń. Luźna żyła, źle zaciśnięta tulejka lub nadmiernie skrócona izolacja potrafią powodować niestabilną pracę, migotanie albo chwilowe zaniki. Przy oświetleniu zewnętrznym takie usterki lubią wracać po deszczu i zmianach temperatury.
Regulacja parametrów pracy po podłączeniu
Po uruchomieniu układu ustawia się próg czułości zgodnie z warunkami otoczenia. Na osiedlu z latarniami ulicznymi czujnik będzie wymagał innego nastawu niż przy ciemnej działce na obrzeżach. Jedno ustawienie nie pasuje do każdego miejsca.
Niektóre modele mają też opóźnienie załączenia i wyłączenia. Taki zwłoczny start lub wyłączenie pomaga odfiltrować krótkie zmiany światła, choćby od reflektorów samochodu. Jeśli urządzenie oferuje tę funkcję, poprawia stabilność pracy całego obwodu.
Regulację warto skorygować po kilku dniach działania i przy zmianie pory roku. Zimą zmrok zapada szybciej, a latem światło utrzymuje się długo. Ten sam czujnik na tej samej ścianie może wymagać delikatnej zmiany nastawu. To normalne.
Za wysoki próg powoduje zbyt wczesne włączanie lamp. Za niski sprawia, że światło zapala się dopiero wtedy, gdy przy wejściu jest już naprawdę ciemno. Oba przypadki są łatwe do zauważenia podczas pierwszych wieczorów eksploatacji.
Kontrola działania po uruchomieniu
Po podaniu zasilania warto sprawdzić reakcję czujnika przez chwilowe zasłonięcie sensora. W wielu modelach pozwala to szybko potwierdzić, czy układ sterujący i obciążenie są połączone prawidłowo. Jeśli lampa nie reaguje, trzeba wrócić do zacisków i schematu.
Kolejny etap to obserwacja po rzeczywistym zmroku. Wtedy wychodzą problemy z odbiciami światła, zbyt małą histerezą albo błędnym ustawieniem progu. Czasem wszystko wygląda dobrze w dzień, a po zmroku lampa zaczyna przełączać się co kilka minut.
Po pierwszych dniach pracy często potrzebna jest drobna korekta. Nie jest to oznaka wadliwego urządzenia, tylko dopasowania do konkretnego miejsca montażu. Elewacja, zieleń, sąsiednie źródła światła i pogoda robią swoje.
Najczęstsze problemy eksploatacyjne i błędy montażowe
Jednym z najczęstszych błędów jest zamiana przewodu wejściowego z wyjściowym. Czujnik ma wtedy zasilanie w niewłaściwym punkcie albo stale podaje fazę na lampę. Efekt bywa prosty: światło świeci bez przerwy albo nie świeci wcale.
Drugim problemem jest zła lokalizacja sensora. Gdy czujnik widzi własną lampę, dochodzi do samowzbudzenia. Lampy zapalają się, rozjaśniają sensor, po chwili gasną i po spadku jasności znów startują. Taka praca szybko staje się uciążliwa.
Zdarza się też brak reakcji wynikający z niewłaściwego zasilania, błędnego napięcia obwodu albo zbyt małego obciążenia dla konkretnego modelu. Dotyczy to szczególnie starszych czujników współpracujących z nowoczesnymi LED-ami. Po wymianie żarówek cały układ zaczyna zachowywać się inaczej. To bardzo częsta sytuacja przy modernizacji elewacji i ogrodu.
Migotanie oświetlenia może wynikać z niestabilnego połączenia, słabej histerezy, zakłóceń od zasilaczy LED albo odbić światła od jasnych powierzchni. W praktyce nie zawsze winny jest sam czujnik. Czasem wystarczy poprawić miejsce montażu lub rozdzielić obwody.
Powiązania z innymi elementami automatyki oświetlenia
Czujnik zmierzchu pełni inną funkcję niż czujnik ruchu. Pierwszy reaguje na światło otoczenia, drugi na obecność lub ruch w strefie detekcji. W jednym układzie mogą współpracować: zmierzch dopuszcza pracę instalacji po ciemku, a ruch uruchamia lampę tylko wtedy, gdy ktoś pojawi się w pobliżu.
Takie połączenie sprawdza się przy ścieżkach, wejściach i podjazdach, gdzie światło nie musi świecić całą noc. W strefach wspólnych albo przy elewacji reprezentacyjnej częściej steruje się całym obwodem samym czujnikiem zmierzchu. Wszystko zależy od sposobu użytkowania miejsca.
Dobrze dobrane urządzenie upraszcza obsługę oświetlenia, ale tylko wtedy, gdy jest poprawnie podłączone i sensownie zamontowane. Sam schemat elektryczny to jeszcze nie wszystko. W domu i ogrodzie liczy się też to, co sensor naprawdę widzi po zmroku.
