Lampa z czujnikiem ruchu upraszcza codzienne korzystanie z oświetlenia przy domu i we wnętrzach. Włącza się wtedy, gdy ktoś pojawia się w zasięgu detekcji, a po ustalonym czasie gaśnie bez używania łącznika. Taki układ poprawia wygodę przy wejściu, na schodach, przy bramie i w pomieszczeniach technicznych. Nie jest to jednak jeden, zawsze taki sam sposób podłączenia. Dużo zależy od tego, czy czujnik jest wbudowany w oprawę, czy stanowi osobny moduł.
Charakterystyka lamp z czujnikiem ruchu i ich zastosowanie w instalacjach domowych
Sam czujnik ruchu pełni funkcję automatycznego sterowania oświetleniem. Odczytuje zmianę w polu widzenia i podaje zasilanie na lampę przez określony czas. W praktyce oznacza to krótką zwłokę po wykryciu ruchu i wyłączenie po ustaniu aktywności. Przy wejściu do domu działa to bardzo wygodnie, bo światło zapala się od razu po podejściu do drzwi. Po kilku tygodniach użytkowania ręczne włączanie zaczyna po prostu przeszkadzać.
W instalacjach spotyka się trzy rozwiązania. Pierwsze to czujnik ruchu, który reaguje niezależnie od pory dnia. Drugie to czujnik zmierzchu, uruchamiający oświetlenie po spadku natężenia światła. Trzecie łączy obie funkcje i wtedy lampa działa tylko po zmroku oraz po wykryciu ruchu. To ważna różnica, bo sama detekcja ruchu bez kontroli poziomu światła potrafi uruchamiać lampę także w środku dnia.
Takie oprawy montuje się na elewacji, przy furtce, przy schodach zewnętrznych, w garażu, na podjeździe, a także w korytarzach, wiatrołapach i piwnicach. Wąskie przejścia i komunikacja wewnętrzna dobrze współpracują z czujnikiem o krótszym zasięgu. Podjazd i strefa wejścia potrzebują szerszego pola wykrywania. W domu często wychodzi na jaw, że czujnik ustawiony zbyt szeroko łapie ruch za ogrodzeniem. I wtedy lampa pracuje częściej, niż ma to sens.
Lampy LED pobierają mało energii i szybko osiągają pełną jasność, dlatego są najczęściej stosowane z automatyką ruchu. Halogeny dają mocne, punktowe światło, ale obciążają układ bardziej niż LED i mocniej nagrzewają oprawę. Naświetlacze z czujnikiem sprawdzają się przy elewacji, placu manewrowym i wjeździe, gdzie potrzeba dużego strumienia światła i zasięgu kilku lub kilkunastu metrów. Rodzaj źródła światła wpływa nie tylko na efekt oświetlenia, ale też na dopuszczalne obciążenie samego czujnika.
Elementy instalacji elektrycznej istotne przy podłączeniu lampy z czujnikiem
Podstawą obwodu oświetleniowego są przewody L, N i PE. L to przewód fazowy, który zasila układ. N to przewód neutralny, potrzebny do zamknięcia obwodu. PE odpowiada za ochronę i łączy metalowe elementy oprawy z instalacją ochronną. To prosty układ. Błąd w podłączeniu daje jednak bardzo konkretne skutki: brak reakcji lampy, świecenie ciągłe albo niewłaściwą pracę czujnika.
Na czujnikach i oprawach pojawiają się oznaczenia zacisków. Najczęściej są to L, N i L’ albo OUT. L jest wejściem fazy zasilającej, N przewodem neutralnym, a L’ lub OUT wyjściem fazy sterowanej na lampę. W praktyce czujnik potrzebuje własnego zasilania, a dopiero potem przekazuje fazę do oprawy. Gdy faza wyjściowa zostanie pomylona z zasilającą, lampa może świecić bez przerwy.
Inaczej wygląda podłączenie oprawy z czujnikiem wbudowanym, a inaczej układu z osobnym modułem. W lampie zintegrowanej wszystkie połączenia zbiegają się w jednej obudowie i producent prowadzi sterowanie wewnątrz oprawy. Do zacisków doprowadza się najczęściej L, N i PE. Przy oddzielnym czujniku trzeba osobno zasilić czujnik, a z jego wyjścia podać fazę na lampę. Taki układ daje większą elastyczność przy ustawieniu kierunku detekcji, ale wymaga uważniejszego prowadzenia przewodów.

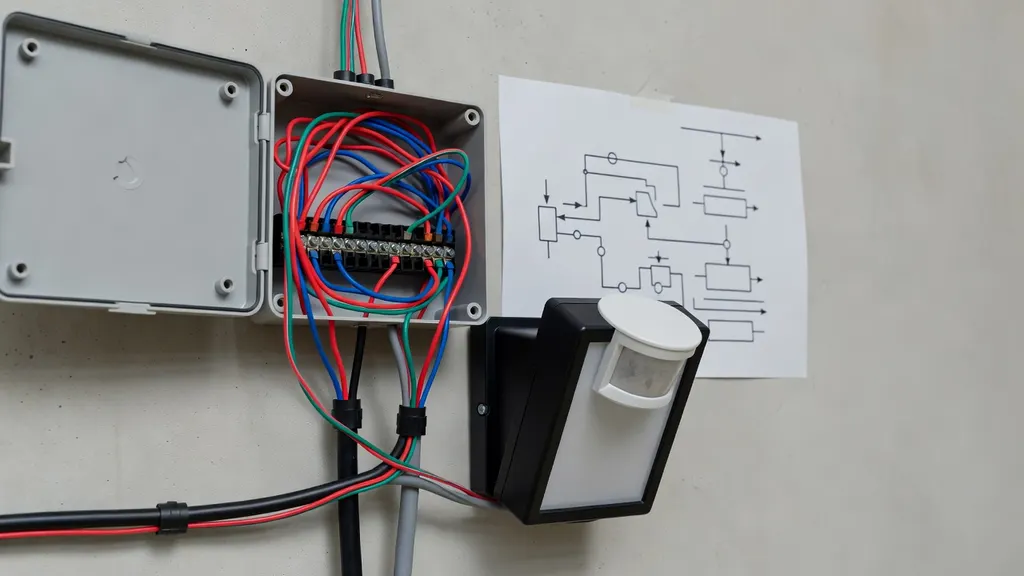

Nie bez znaczenia pozostają puszka montażowa, dławik kablowy, złączki i szczelna obudowa. Na elewacji drobny przeciek w miejscu wprowadzenia przewodu szybko kończy się zawilgoceniem zacisków. Potem pojawia się niestabilna praca, korozja i samoczynne załączanie. Dobrze wykonane uszczelnienie robi różnicę, choć z zewnątrz tego nie widać.
Do podłączenia wykorzystuje się najczęściej próbnik lub miernik do weryfikacji napięcia, ściągacz izolacji, wkrętaki, złączki instalacyjne, przewód o odpowiednim przekroju i elementy montażowe dopasowane do podłoża. Przy oprawach zewnętrznych przydaje się też uszczelnienie przepustu oraz osłona miejsca połączenia przed wodą spływającą po ścianie.
Układy połączeń spotykane przy lampach z czujnikiem ruchu
Najprostszy wariant dotyczy lampy z fabrycznie zintegrowanym czujnikiem. Do oprawy doprowadza się przewód fazowy L, neutralny N i ochronny PE. Sterowanie odbywa się wewnątrz urządzenia, więc nie ma osobnego wyjścia fazy na lampę. To rozwiązanie spotyka się przy kinkietach elewacyjnych, plafonach i małych naświetlaczach.

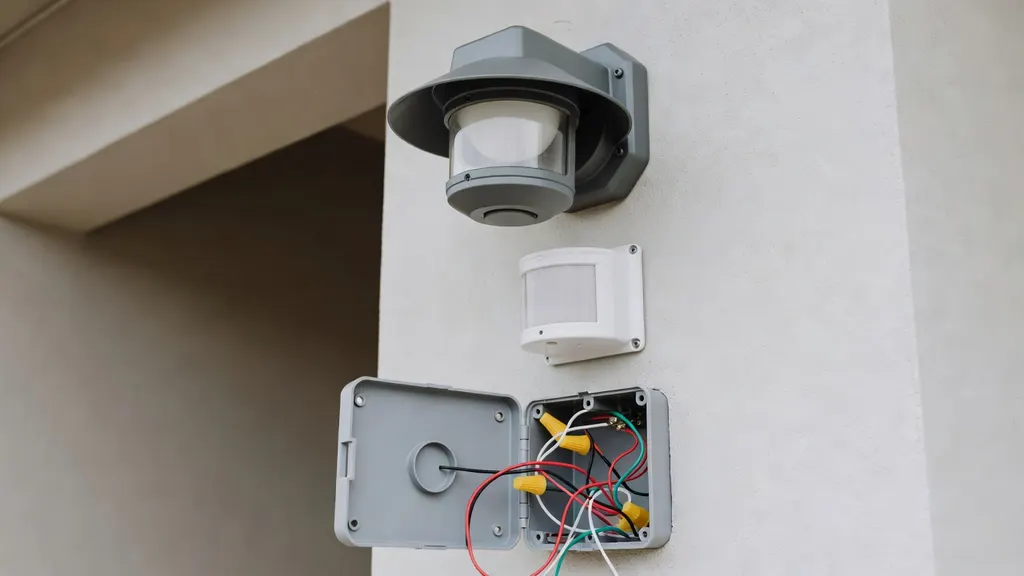

Przy oddzielnym czujniku połączenie jest inne. Faza zasilająca trafia na wejście L czujnika, neutralny na N czujnika oraz równolegle na lampę, a z wyjścia L’ lub OUT czujnika prowadzona jest faza sterowana do zacisku fazowego oprawy. Wspólny neutralny jest tu istotny, bo lampa i czujnik muszą pracować w tym samym obwodzie. Bez tego czujnik może mieć zasilanie, ale nie poda poprawnie napięcia na oprawę.
W takich instalacjach przewód neutralny często jest łączony wspólnie w puszce, a sterowana faza biegnie oddzielnie od czujnika do lampy. Trzeba to odróżnić od zwykłego obwodu z łącznikiem, gdzie rozłącza się jedynie fazę. Czujnik bez stałego zasilania nie działa. To jedna z najczęstszych przyczyn pomyłek podczas wymiany starej lampy na model z automatyką.
Warianty rozszerzone instalacji
W jednym obwodzie można połączyć czujnik ruchu i czujnik zmierzchowy. Wtedy czujnik zmierzchowy pełni rolę warunku głównego i dopuszcza pracę układu dopiero po spadku natężenia światła, a czujnik ruchu uruchamia lampę po wykryciu obecności. Część opraw ma oba układy w jednej obudowie, ale spotyka się też dwa osobne elementy montowane niezależnie.
Bywa też stosowany włącznik współpracujący z lampą z czujnikiem. Taki łącznik może całkowicie odcinać zasilanie albo uruchamiać tryb świecenia ciągłego, jeśli producent przewidział taką funkcję. To wygodne przy pracach na podjeździe lub podczas dłuższego przebywania na tarasie. Jeśli włącznik zostanie wpięty w niewłaściwe miejsce, automatyka przestaje działać albo lampa świeci stale. Ten błąd wraca regularnie przy samodzielnych przeróbkach.

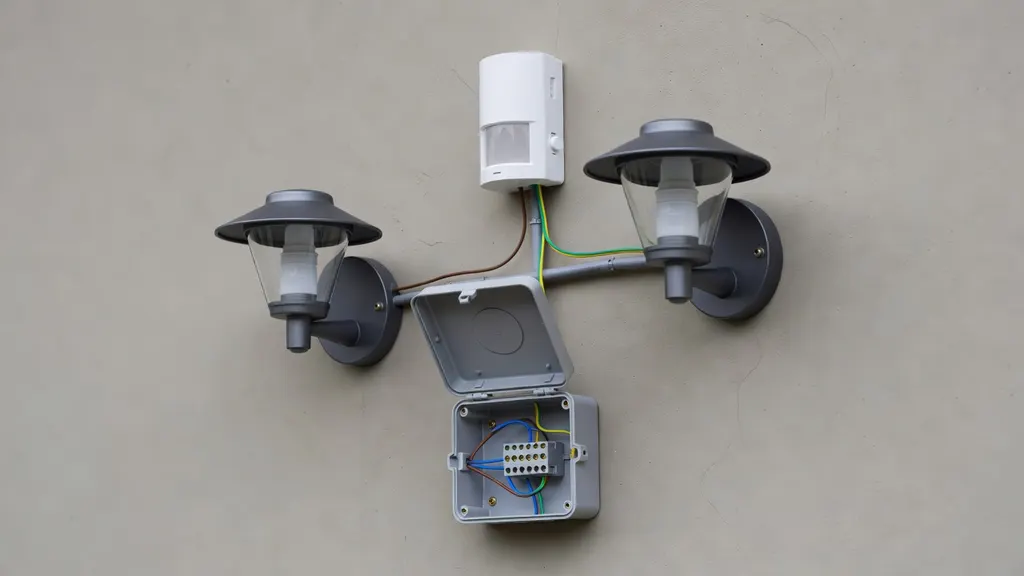

Jeden czujnik może sterować dwiema lampami, pod warunkiem że jego obciążalność jest większa niż suma mocy obu opraw. Neutralny prowadzi się wspólnie do obu lamp, a fazę sterowaną z wyjścia czujnika rozdziela na dwa punkty świetlne. Przy większej długości przewodów i kilku oprawach warto zadbać o porządek w puszce, bo późniejsza diagnostyka bywa wtedy znacznie prostsza.
Jeden punkt świetlny może też być obsługiwany przez dwa czujniki ruchu. Stosuje się to na długich ciągach komunikacyjnych, przy schodach i w przejściach z dwóch stron budynku. Taki układ wymaga poprawnego połączenia wyjść sterujących zgodnie z rozwiązaniem przewidzianym przez producenta albo zastosowania dodatkowego elementu separującego. Nie każdy czujnik nadaje się do prostego łączenia równoległego.
Bezpieczeństwo i ograniczenia techniczne podczas podłączania oświetlenia
Każda praca przy obwodzie oświetleniowym zaczyna się od odłączenia zasilania i sprawdzenia braku napięcia. Samo wyłączenie bezpiecznika nie kończy tematu, jeśli rozdzielnica jest opisana nieprecyzyjnie albo obwód był wcześniej przerabiany. W starszych domach to zdarza się częściej, niż wynikałoby z opisu na drzwiczkach rozdzielnicy.
Do warunków zewnętrznych potrzebna jest oprawa i czujnik o odpowiednim stopniu ochrony obudowy. Przy elewacji, pod zadaszeniem i przy wejściu często stosuje się IP44, a w miejscach bardziej narażonych na deszcz i pył wyższy stopień ochrony daje większy margines bezpieczeństwa. Ważne jest też miejsce montażu. Oprawa zamocowana pod rynną albo tuż nad odbijającą wodę nawierzchnią pracuje w trudniejszych warunkach niż wynika to z samego opisu producenta.
Obciążenie czujnika musi odpowiadać mocy podłączonej lampy lub lamp. Przy LED problem nie dotyczy jedynie dużej mocy, ale też kompatybilności elektroniki sterującej. Część układów źle współpracuje z bardzo małym obciążeniem albo z zasilaczami niskiej jakości. Efekt bywa prosty: miganie, opóźnione gaśnięcie lub niestabilne załączanie.
Na elewacji liczy się szczelność połączeń. Woda nie musi dostać się bezpośrednio do oprawy. Wystarczy wilgoć w puszce, nieszczelny dławik albo przewód wprowadzony od góry bez zabezpieczenia przed spływaniem. Potem lampa działa raz dobrze, raz źle. I trudno od razu powiązać to z opadami.
Wsparcie elektryka z uprawnieniami jest potrzebne wtedy, gdy instalacja jest nieczytelna, przewody nie mają jednoznacznych oznaczeń, w obwodzie brakuje przewodu ochronnego lub planowane jest rozbudowanie sterowania o kilka punktów świetlnych i dodatkowe elementy automatyki. Dotyczy to też sytuacji, gdy oprawa ma dużą moc albo pracuje w miejscu szczególnie narażonym na wilgoć.
Ustawienia czujnika ruchu i wpływ konfiguracji na działanie lampy
Po poprawnym podłączeniu ważna staje się regulacja. Czułość detekcji wpływa na to, z jakiej odległości i pod jakim kątem czujnik wykrywa ruch. Zbyt wysoka powoduje reakcję na ruch poza posesją, gałęzie i małe zwierzęta. Zbyt niska sprawia, że światło zapala się dopiero po wejściu niemal pod samą oprawę. Krótko mówiąc, ustawienie fabryczne rzadko zostaje na stałe.
Czas świecenia po wykryciu ruchu ustawia się zależnie od miejsca. Przy drzwiach wejściowych wystarcza 30 sekund do 2 minut. Na podjeździe i przy ciągu dojścia częściej przydaje się 2 do 5 minut. W piwnicy lub garażu czas bywa dłuższy, bo ruch jest tam spokojniejszy i łatwo doprowadzić do gaśnięcia w trakcie pracy.
Próg zmierzchu odpowiada za to, przy jakim poziomie jasności układ ma być aktywny. Gdy zostanie ustawiony zbyt wysoko, lampa uruchamia się jeszcze w jasny dzień. Gdy próg jest zbyt niski, wieczorem przy wejściu bywa już ciemno, a oświetlenie nadal milczy. W praktyce regulację robi się po kilku dniach użytkowania, bo jedno ustawienie nie pasuje do każdej strony budynku.
Skuteczność zależy też od kierunku montażu i wysokości zawieszenia. Czujnik PIR lepiej wykrywa ruch przecinający pole widzenia niż zbliżanie się dokładnie na wprost. Dlatego oprawa nad drzwiami nie zawsze reaguje tak sprawnie jak lampa ustawiona lekko z boku wejścia. Przy wysokości 2 do 2,5 metra uzyskuje się dobre pokrycie strefy wejściowej, a wyższy montaż lepiej sprawdza się przy naświetlaczach obejmujących większy teren.
Oprawy elewacyjne, sufitowe i halogenowe mają inną charakterystykę pracy. W lampach sufitowych ważny jest pełny obszar pod czujnikiem, a w naświetlaczach kierunek czujnika wobec podjazdu lub bramy. Halogen o dużej mocy wymaga też uwzględnienia nagrzewania, więc regulacja i ustawienie elementów nie powinny prowadzić do przegrzewania obudowy.
Typowe problemy eksploatacyjne i przyczyny nieprawidłowego działania
Lampa świecąca stale mimo obecności czujnika najczęściej ma źle podłączoną fazę albo włączony tryb świecenia ciągłego. Zdarza się też, że czujnik jest ustawiony na długi czas podtrzymania i stale wykrywa ruch w swoim polu pracy. Przy wejściu od strony ulicy wystarczy samochód przejeżdżający tuż za ogrodzeniem, by światło praktycznie nie gasło.
Brak reakcji na ruch po podłączeniu wynika często z braku zasilania czujnika, pomylenia zacisku wyjściowego z wejściowym albo z błędnie ustawionego progu zmierzchu. Jeśli układ działa tylko po całkowitym zaciemnieniu, w dzień może sprawiać wrażenie uszkodzonego. To częsta pomyłka przy pierwszym uruchomieniu.
Samoczynne włączanie bywa skutkiem zbyt dużej czułości, złego kąta ustawienia albo źródeł zakłóceń w otoczeniu. Ruch uliczny, refleksy od samochodów, zwierzęta, falujące rośliny i gorące powietrze przy nagrzanej ścianie potrafią zaburzać działanie. Im bliżej podjazdu i ulicy pracuje czujnik, tym ważniejsze staje się zawężenie pola detekcji.
Kłopoty pojawiają się też po dołożeniu dodatkowego włącznika. Jeśli łącznik został podłączony tak, że odcina zasilanie czujnika zamiast sterować zgodnie z układem oprawy, automatyka przestaje reagować po jego wyłączeniu albo działa nieprzewidywalnie. Proste rozwiązanie na papierze nie zawsze jest proste po otwarciu puszki.
Błędy związane z zamianą przewodów lub użyciem niewłaściwego zacisku wyjściowego są bardzo typowe. Szczególnie przy modułach różnych producentów oznaczenia mogą być podobne, ale rozmieszczenie zacisków już nie. Warto sprawdzić to dokładnie przed podaniem zasilania, bo objawy bywają mylące.
Organizacja treści praktycznej wokół różnych wariantów montażu
Na elewacji i przy wejściu najlepiej sprawdza się lampa ustawiona tak, by czujnik obejmował strefę podejścia, a nie fragment ulicy czy sąsiedniej posesji. Wysokość montażu 2 do 2,5 metra pozwala wygodnie objąć schody i przestrzeń przed drzwiami. Dobrze, gdy przewód jest wprowadzony od dołu lub osłonięty tak, by woda nie spływała do obudowy.
Naświetlacz LED z czujnikiem PIR wymaga szczególnie uważnego ustawienia kąta świecenia i pola detekcji. Tego typu oprawy są mocniejsze, często pracują na otwartej przestrzeni i obejmują większy obszar. W praktyce kilka stopni zmiany pochylenia czujnika potrafi wyeliminować przypadkowe załączenia od ruchu za bramą albo od samochodów skręcających na ulicy.
Lampa sufitowa z czujnikiem ruchu i zmierzchu dobrze sprawdza się w garażu, korytarzu, klatce schodowej i wiatrołapie. Tu znaczenie ma centralne umieszczenie oprawy oraz brak przeszkód ograniczających widoczność czujnika. Jeśli obok znajdują się drzwi z szybą albo mocne doświetlenie boczne, próg zmierzchu warto ustawić tak, by układ nie gubił się przy zmiennym świetle.
Schody i ciągi komunikacyjne korzystają z automatyki ruchu szczególnie dobrze, bo światło pojawia się tam tylko wtedy, gdy jest potrzebne. Dla takich miejsc ważniejsze od dużej mocy jest stabilne działanie i właściwy czas świecenia. Zbyt krótki powoduje gaśnięcie w trakcie przejścia. Zbyt długi nie daje korzyści z automatyki.
Po zakończeniu podłączenia potrzebny jest test działania w realnych warunkach. Nie tylko krótkie sprawdzenie, czy lampa się zapala, ale też ocena pracy po zmroku, przy wejściu od różnych stron i po regulacji czasu oraz czułości. Właśnie wtedy wychodzi, czy pole detekcji nie sięga za daleko i czy lampa gaśnie wtedy, kiedy powinna. Kilka drobnych korekt po montażu daje lepszy efekt niż samo poprawne podłączenie przewodów.
